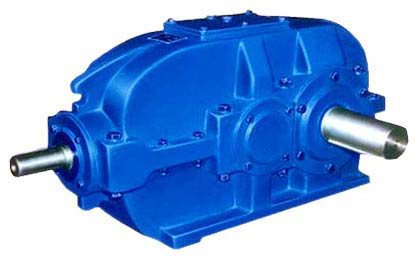

圓錐圓柱齒輪減速器主要有兩類DBY減速機和DCY減速機，為輸入、輸出軸位于垂直狀態的外嚙合齒輪傳動機構，圓錐圓柱齒輪減速器與圓柱齒輪減速機在有相近的特性，主要傳動零件采用優質合金鋼制造。其加工工藝與ZLY硬齒面齒輪減速機相同，齒輪經滲碳、淬火、磨齒工藝制造，6級精度。產品具有承載能力高、壽命長、體積小、效率高、重量輕等優點。

圓錐圓柱齒輪減速器標準號為JB/T9002-1992，是國家更新?lián)Q代產品。可取代SS型垂直軸減速機和zq減速機、ZL等舊型號減速機。亦可替代同類型國外進口減速機。



圓錐圓柱齒輪減速器用途和適用范圍
1. 用途
圓錐齒輪減速器用于輸入軸輸出軸呈垂直方向布置的傳動裝置。主要用于帶式輸送機等各種運輸機械，也可用于冶金、礦山、化工、煤炭、建材、輕工、石油等各種通用機械，此外還有類大型減速機，主要應用于水泥行業。
2. 適用范圍
減速機輸入軸最高轉速不大于1500r/min
齒輪圓周速度不大于20m/s
工作環境溫度為-40~+45℃。當環境溫度低于0℃時，啟動前潤滑油應加熱（另配電熱管）

圓錐圓柱齒輪減速器形式與標記
1. 形式
DBY型為與zdy減速機類似都為二級傳動減速機，但不同的是其第一級傳動為格里森弧齒錐齒輪，第二傳動則為漸開線圓柱斜齒輪。
減速機按出軸形式可分為I、II、III、IV四種裝配形式（詳見下圖裝配形式圖），按輸出軸旋轉方向可分順時針（S）和逆時針（N）兩種（面對輸出軸）。
3. 標記
減速機的標記代號中包括減速機型號、公稱中心距、公稱傳動比、裝配形式和輸出軸旋轉方向
標記示例：
減速機DBYK 224 – 11.2 – I S
形式代號為DBYK
公稱中心距為224mm
公稱傳動比11.2
裝配形式為第I種
輸出軸旋轉方向?yàn)轫槙r(shí)針
須配置逆止器應另外聲明(尺寸詳見逆止器安裝尺寸)
D為帶式輸送機類代號，B - 二級傳動，Y - 硬齒面齒輪，K - 空心軸

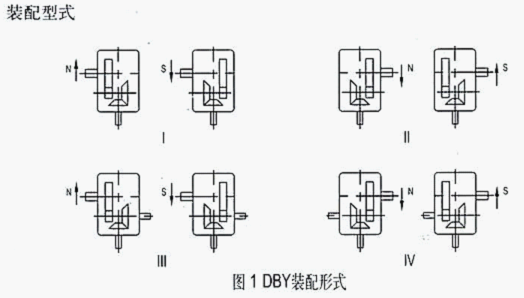

圓錐圓柱齒輪減速器裝配形式圖


DBYK減速機聯接軸分為脹盤聯接（鎖緊盤聯接）和鍵聯接兩種，尺寸詳見：DBYK減速機空心軸尺寸。
注：訂貨時，用戶必須在合同中注明減速機是否用脹緊套，逆止器或鍵聯接及其在減速機上的方位等附加說明和外形簡圖。
